錐齒輪絲杆升降機

0534-2796998

ludecd

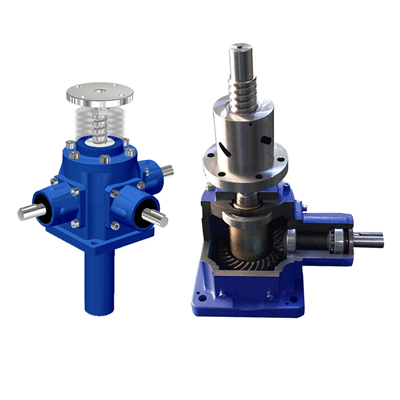

錐齒輪絲杆升降機分為錐齒輪梯形絲杆升降機，錐齒輪滾珠絲杆升降機，主要特點為使用效率高，容易調整減速比，同時具有安裝使用方便，體積小、重量輕，動力源廣泛，無噪音，功能多，可靠性高等特點。錐齒輪絲杆升降機具有自鎖功能，能按_程序準確的控製調整提升或推進高度。結構型式多樣，提升高度可根據用戶要求製造。

3252170845

1575750913

選型資料

產品視頻

應用案例

產品介紹

圖片

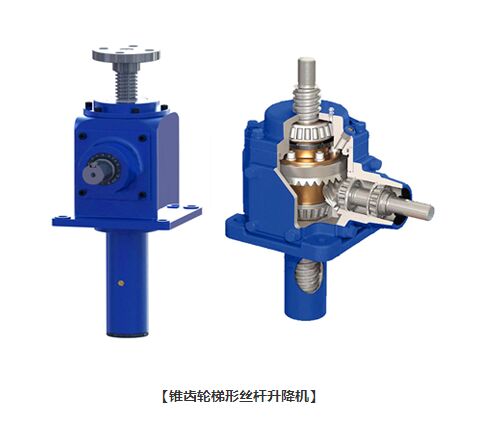

錐齒輪絲杆升降機分為錐齒輪梯形絲杆升降機、錐齒輪滾珠絲杆升降機。

錐齒輪絲杆梯形升降機技術參數表
LDSL錐齒輪絲杆梯形升降機與蝸輪絲杆升降機相比主要特點為使用效率高，容易調整減速比，同時具有安裝使用方便，體積小、重量輕，動力源廣泛，無噪音，功能多，可靠性高等特點。該係列產品具有自鎖功能，能按_程序準確的控製調整提升或推進高度。結構型式多樣，提升高度可根據用戶要求製造。

【錐齒輪滾珠絲杆升降機】

高精密螺旋錐齒輪滾珠絲杆升降機，_特性為滾珠螺母置於殼體內，，使用滾珠螺杆和螺母，由淬硬合金鋼製成，帶著螺母和絲杆之間的負載。這種滾動動作可以減少螺母和絲杆之間的摩擦，從而使負載平穩、有效地移動。由於工作效率和滾動性能的提高，與普通梯形絲杆升降機相比，滾珠絲杆可以在更高的速度或更大的工作周期內進行操作。
高精密螺旋錐齒輪滾珠絲杆升降機，適應於不鏽鋼精密製板晶片等麵板廠行業。可節省空間，並提升高精密度高速度 _能大大提高產量。
此款升降機通過轉角方式使基板同步升降，並用四點運動串連，使基板高度降低，減少運動上的誤差，同時，平麵升降更能直接迅速達到效能，節省使用空間，提高產量，品質穩定性更高。

承載能力及技術參數

型號LDSL		2.5	2.5L	5	5L	10	10L	15	15L	20	20L	25	25L	35	35L	50	50L
_提升力（KN）		25		50		100		150		200		250		350		500
絲杆螺紋尺寸		Tr30×6		Tr40×7		Tr58×12		Tr58×12		Tr65×12		Tr90×16		Tr105×16		Tr120×16
輸入錐齒輪每轉升程		6	3	7	3.5	12	6	12	6	12	6	10.7	6.4	10.7	6.4	10.7	6.4
傳動比		1:1	1:2	1:1	1:2	1:1	1:2	1:1	1:2	1:1	1:2	1:1.5	1:2.5	1:1.5	1:2.5	1:1.5	1:2.5
絲杆_轉伸長度mm		1500		2000		2500		2500		3000		3500		4500		5500
_壓力負荷的_提升高度	絲杆頭部無導向	250		385		400		500		600		850		900		1000
	絲杆頭部導向	400		770		800		1000		1200		1700		1800		2000
滿負荷蝸杆扭矩Nm		92	46	232	116	730	365	1095	548	1528	765	2020	1212	3045	1828	4712	2828
效率%		26		24		26		26		25		21		19.5		18
功率P KW		P=T.n/9549 T-扭矩N.m n-轉/分
1型結構不加行程的重量		42		78		112		112		148		265		340		450
絲杆每100mm長度量Kg		0.45		0.82		1.68		1.68		2.1		4.15		5.8		7.7
潤滑劑		N320或N680（溫度範圍-20°C）
潤滑脂量kg		0.6		1.0		3.3		3.3		4.8		8.4		11.5		18.2

注：
1、壓力負荷較低時允許更高的提升高度；
2、提升不同負荷時允許的扭矩、功率、轉速不同，不同起動持續率的_功率不同；
3、對有雙方向套的升降機，絲杆除受軸向力外，也允許受_的側向力；
4、輸入軸伸處允許承受_的徑向力、允許裝齒輪、鏈輪或皮帶輪。
